ＣＡＤ機能強化４

・文字入力と表題欄
　図面には表題欄というのがある
　図面の名称、部品名、材質、設計者名、作成日・・・
　また部品表というのを図面の脇に作る事がある
　これを作るのを出来るだけ補助しようと思った
　これには事務処理コンピュータの操作経験が役に
　たった
　また、材料手配をする立場から、図面の完成前に
　部品表の部分だけ欲しいということもあった
　コストダウンに協力してもらっている手前、業者に
　は出来るだけ早く情報を流し、負荷平準化を図って
　欲しいと思っていた
　業者からは今までそんな事を考えてくれる担当者は
　いなかったと誉められた

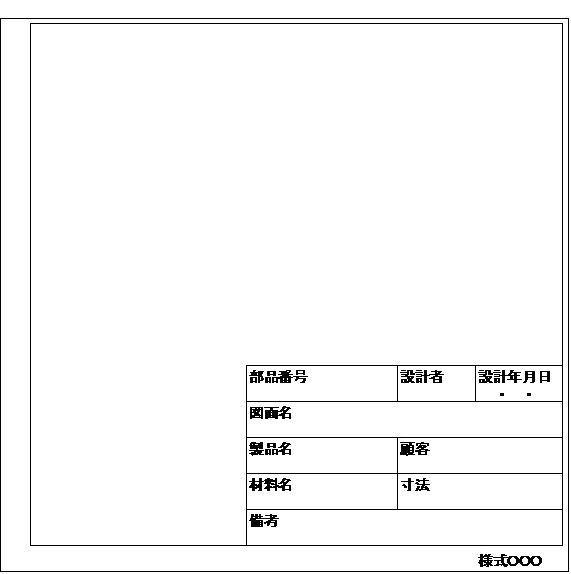

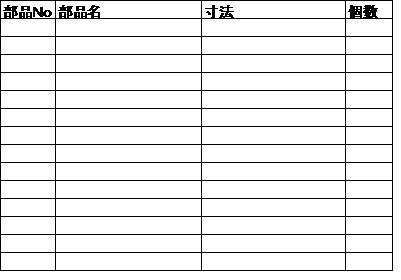

　うろ覚えだが、表題欄と部品表はこんな感じだった
　と思う




各々の項目に自動で入れられないか考えた
・設計年月日は初めて表題欄をパターンとして呼んだ日にする
・設計者は朝ＣＡＤを立ち上げた人のＩＤから持ってくる
・製品名は他の人の図面も含め最近の図面を検索し、一覧を
　表示して選択式にする
　なければ手入力できる
・材料名も一覧を表示する
・部品番号は一つ上が入れ終わったら自動で連番を表示する
・寸法は図面に書いてある寸法をヒットするとその寸法が表示
　される
こんな感じだったと思う
